SDR - Software-defined radio
Linux
基本的には、RTL-SDR - ArchWiki の手順を参考にインストールする🤔
RTL-SDR のインストール
Fedora の場合
$ sudo dnf install rtl-sdr
Fedora 37 - x86_64 - Updates 5.9 kB/s | 5.5 kB 00:00 Fedora 37 - x86_64 - Updates 556 kB/s | 2.2 MB 00:04 Fedora Modular 37 - x86_64 - Updates 6.4 kB/s | 4.7 kB 00:00 依存関係が解決しました。 ============================================================================================================== パッケージ アーキテクチャー バージョン リポジトリー サイズ ============================================================================================================== インストール: rtl-sdr x86_64 0.6.0-12.fc37 fedora 91 k トランザクションの概要 ============================================================================================================== インストール 1 パッケージ ダウンロードサイズの合計: 91 k インストール後のサイズ: 276 k これでよろしいですか? [y/N]: y パッケージのダウンロード: rtl-sdr-0.6.0-12.fc37.x86_64.rpm 203 kB/s | 91 kB 00:00 -------------------------------------------------------------------------------------------------------------- 合計 79 kB/s | 91 kB 00:01 トランザクションの確認を実行中 トランザクションの確認に成功しました。 トランザクションのテストを実行中 トランザクションのテストに成功しました。 トランザクションを実行中 準備 : 1/1 scriptletの実行中: rtl-sdr-0.6.0-12.fc37.x86_64 1/1 インストール中 : rtl-sdr-0.6.0-12.fc37.x86_64 1/1 scriptletの実行中: rtl-sdr-0.6.0-12.fc37.x86_64 1/1 検証 : rtl-sdr-0.6.0-12.fc37.x86_64 1/1 インストール済み: rtl-sdr-0.6.0-12.fc37.x86_64 完了しました!
DVB-T USB ドングルの動作確認
$ rtl_test
Found 1 device(s): 0: ���8�, Hv�8�, SN: Using device 0: Generic RTL2832U usb_open error -3 Please fix the device permissions, e.g. by installing the udev rules file rtl-sdr.rules Failed to open rtlsdr device #0.
Kernel 既存の DVB-T ドライバーと衝突しているので、USB ドングルを既に USB ポートに刺している場合は、一旦抜き刺ししてから rtl_test を実行すると、Kernel ドライバーはデタッチされて RTL-SDR ドライバーで使用可能になる🤔
$ rtl_test
Found 1 device(s): 0: Generic, RTL2832U, SN: 77771111153705700 Using device 0: Generic RTL2832U Detached kernel driver Found Fitipower FC0013 tuner Supported gain values (23): -9.9 -7.3 -6.5 -6.3 -6.0 -5.8 -5.4 5.8 6.1 6.3 6.5 6.7 6.8 7.0 7.1 17.9 18.1 18.2 18.4 18.6 18.8 19.1 19.7 Sampling at 2048000 S/s. Info: This tool will continuously read from the device, and report if samples get lost. If you observe no further output, everything is fine. Reading samples in async mode... Allocating 15 zero-copy buffers lost at least 60 bytes ^CSignal caught, exiting! User cancel, exiting... Samples per million lost (minimum): 0 Reattached kernel driver
Windows
ダウンロード
| ソフトウェア | |
|---|---|
| HDSDR Homepage より以下のものをダウンロードする。 | |
| Home | |
| HDSDR_install.exe - HDSDR v2.80 installer with OmniRig V2 support. | |
| Hardware | |
| ExtIO_RTL2832.dll - RTLSDR (DVB-T/DAB with RTL2832) USB | |
| ドライバ | |
| Zadig - USB driver installation made easy より以下のものをダウンロードする。 | |
| zadig-2.5.exe - Zadig 2.5 | |
インストール
RTL2832U のドライバが組み込まれていない状態のデバイスマネージャー。

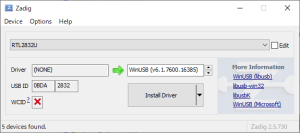

Zadig x.x.exe を実行する。(List All Devices を選択する)
RTL2832U のドライバを Install Driver をクリックしてインストールする。
2 回目以降は Install Driver ボタンが Reinstall Driver に変わる。
RTL2832U のドライバが組み込まれるとデバイスマネージャーは以下のようになる。
HDSDR_install.exe を実行する。
C:\Program Files (x86)\HDSDR\ に ExtIO_RTL2832.dll をコピーする。
HDSDR の実行
SDR アプリ
LRPToffLineDecoder
衛星データの受信や受信した画像データなど🤤
Les Hamilton's Home Page Index
LRPT Meteor Suite
周波数表
